NanoVIS 3 - kleinster YAG Laser auf dem Markt
NanoVIS 3, der optimale YAG Laser für ein begrenztes Budget
aWave Technologie - Laser zur Integration in ein innovatives System mit selbstregulierender Frequenz.
Ideal zum markieren von Metallen, Legierungen, Aluminium, Kunststoff und vielen anderen Materialien.
Der nanoVIS3 nutzt eine neue, revolutionäre Lasertechnologie mit automatischer Frequenzüberwachung.
Das OEM-System nanoVIS3 ist ein äußerst innovatives Lasergerät, das sehr kompakt und leicht, stabil und zuverlässig ist
und sich hervorragend für die Integration in Produktionslinien- und Arbeitsplatzanwendungen eignet.
Als Teil der neuen a-Wave™-Produktfamilie ermöglicht die exklusive Lasertechnologie von Automator,
dass der nanoVIS3-Laser sehr kostengünstig ist und Ergebnisse liefert, die mit wesentlich teureren Systemen zum markieren
gehärteter Oberflächen oder zum Markieren von Kunststoffen vergleichbar sind.
Der nanoVIS3 erzielt tatsächlich hervorragende Ergebnisse auf vielen verschiedenen Materialien:
Kunststoffen, Metallen, eloxierten Oberflächen, Keramik, Polycarbonat und vielem mehr.
Der nanoVIS3 ist nicht nur der weltweit kostengünstigste galvanometergesteuerte Laser mit ausgeprägten Remote-Funktionen, sondern auch der kleinste Laser der Welt.
Alle seine Komponenten sind in dem praktischen und kompakten nanoVIS3 mit einer Länge von nur 350 mm (13,78") und einem Gewicht von 9,7 kg
(21,4 lb) integriert: von der Lichtquelle über die Elektronikplatinen bis hin zum Scankopf mit einer Planfeldlinse.
Der nanoVIS3 wurde in Übereinstimmung mit der „Eco-Philosophie“ entwickelt und gebaut und entspricht den EU-Vorschriften in Bezug auf Umwelt und Energieeinsparung. Eine Richtlinie, die Automator sowohl bei der
Auswahl der Komponenten als auch in den internen Produktionsphasen umgesetzt hat.
Mit einem Wort: nanoVIS3 „schont“ die Umwelt.
Die leistungsstarke Software stellt alle nur erdenklichen Funktionen zu Verfügung.
Automatische dynamische Texte, wie Datum, Seriennummer, u.s.w. können ebenso realisiert werden
wie das Zugreifen auf externe Daten. Barcode, Bitmaps und Vektorgrafiken sind leicht umzusetzen und in
verschiedenen Formaten lesbar. Auch die Verwendung von windowseigenen Fonts ist kein Problem.
Zusätzlich unterstützt der Controller die optionalen externe Achsen von Automator (Rotation, Linear oder XY). Spezielle
Funktionen wie Textrundgravur oder Autosegmentierung erlauben selbst nahtlose Markierung auf zylindrischen Flächen usw.
Hauptmerkmale - "nanoVIS"
- aWave™-Technologie mit hoher Leistungsdichte
- extem kleine Laser-Spot-Größe
- extrem schnelle Verarbeitungsgeschwindigkeit
- extrem geringe Abmessungen
- extrem geringes Gewicht

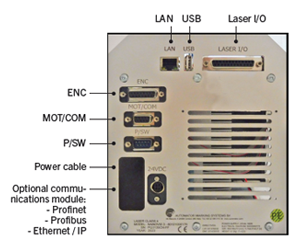

- Ansteuerung über LAN (TCP/IP)
- maximale Remote-Funktionen für Industrieanwendungen
- ausgereifte Software mit extrem umfangreichen Möglichkeiten

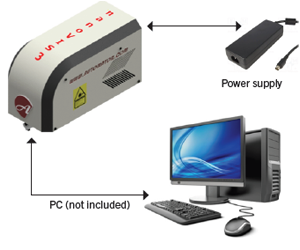

- externes Spannungsversorgung 24 Volt
- Pointermodus zum einfachen einrichten von Markierfeldpositionen
- benötigt keine extrene Kühlung oder andere Komponenten
- ultraleicht integrierbar (Plug & Mark)
- Unterstützung optionaler externer Achsen
| NanoVIS 3 Maschinendaten | |
|---|---|
| Gesamtabmessungen: L x B x H (mm) | 350 x 168 x 210 |
| Gewicht (kg) | 9,7 |
| Lasertyp | YAG – aWave |
| Leistungsbereich (W) | Variabel |
| Wellenlänge (nm) | 1060 |
| Polarisation | Linear (100:1) |
| Standardobjektiv (mm – Markierbereich) | F160 – 110x110 |
| Externe Stromversorgung (VDC) | 24 |
| Strahlqualität (M²) | TEM00 |
| Impulsdauer (ns) bei 20 kHz | 130 |
| Einstellbarkeit der Ausgangsleistung (%) | 10–100 |
| Leistungsaufnahme (20 °C) (W) | 160 |
| Betriebstemperatur (°C – °F) | +15/+35 / 59/95 |
| Lagertemperatur (°C – °F) | 0/+60 / 32/140 |
| Luftfeuchtigkeit (%) | 10 – 85, nicht kondensierend |
| Kühlsystem | Luftkühlung |
| Richtlinie 2011/65/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) | Ja |
| Laserschutzklasse | 4 |
| MTBF (h) | Geschätzt über 120.000 |
| Sicherheitssystem | |
| Sicherheitssensor SCHMERSAL Typ RSS260 | (Ple) Kategorie 4 EN 13849-1 |
| Funktionsweise | RFID |
| PFH | 6,8 × 10⁻¹⁰/h |
| PFD | 1,2 × 10⁻⁴ |
| SIL | Für SIL-3-Anwendungen |
| Geschätzte Lebensdauer | 20 Jahre |
| Sicherheitssystem EN ISO 14119 | Typ 4 |
| Shuttersystem | Ja |
Verfügbare Laserschutzklasse 1 Gehäuse: Superior, Regina, Opera, Arena, Alpha LC1, Omega
Weitere Informationen erhalten Sie auf Anfrage !
Weiter Produkte finden Sie im Menü "Laser mit Galvo""
 |
 |
 |
