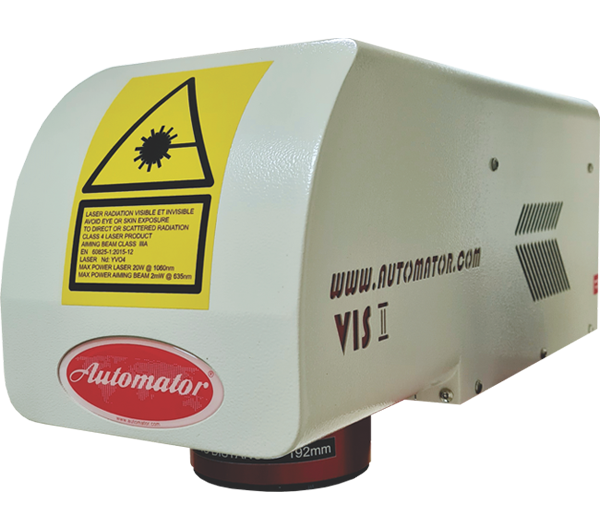

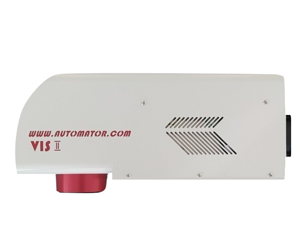

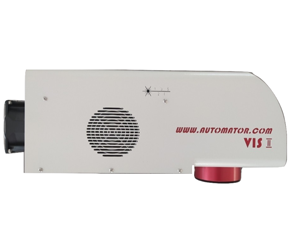

VIS 2, 2.kleinster Laserkopf auf dem Markt
VIS 2 - Laser, Galvo, Interface und Kühlung in nur einem Gehäuse
Laser zur Integration mit DPSS Laserquelle für höchste Strahlgüte
Der VIS Laser ist einer der fortschrittlichsten und kleinsten Laser auf dem Markt.
Das Lasersystem besitzt einen extrem kompakten Aufbau wobei alle Komponenten, inklusive
Steuerinterface und Kühlung, in nur einem einzigen Gehäuse untergebracht sind.
Dank des ultrakompakten und durchdachten Designs bringt das gesamte System gerade mal 11 Kg auf die Waage.
Die geringe Abmessungen ermöglichen eine Integration in nahezu jede Produktionsumgebung.
VIS Laserbeschriftungssysteme zeichnen sich durch einen niedrigen energiesparenden Stromverbrauch, mit einer
wirklich außergewöhnlich hohen Beschriftungsqualität auf allen Metallen, den meisten Kunststoffen sowie
anderen Materialien.
Alle Automator-YAG-Laser werden mit den hochwertigsten verfügbaren Lasern hergestellt.
VISII ist ein extrem leichtes und robustes Lasergerät, das sich perfekt in Produktionslinien integrieren lässt.
Dank der Vanadat-YVO₄-Quelle ist der Laser in der Lage, verschiedene Materialien wie Stahl, eloxiertes Aluminium
, Eisen, Metalllegierungen, gehärteter Stahl, Gusseisen und Kunststoff dauerhaft zu markieren.
Alle Komponenten sind in dem praktischen Gehäuse integriert: von der Quelle über die Elektronikkarten bis hin zum
Scankopf mit einer Flachlinse.
Das Modell VISII wurde im Einklang mit der „Blue Philosophy“ und unter Einhaltung der allgemeinen Vorschriften zum Schutz
der Natur und zur Reduzierung des Energieverbrauchs entwickelt und hergestellt. Automator hat diese Initiativen nicht nur
bei der Auswahl der Komponenten, sondern auch bei der Gestaltung der internen Produktionsabläufe umgesetzt;
daher ist VISII ein umweltfreundliches Lasergerät.
Hauptmerkmale - "VIS 2"
- YVO4 Laserquellen ( Q-Switched) mit hoher Leistungsdichte
- vollkommen LAN-basierend mit Hauptfunktionalität auf Automation ausgelegt
- extrem schnelle Verarbeitungsgeschwindigkeit
- geringe Abmessungen und geringes Gewicht
- sehr hohe Strahlgüte und Pulsleistungen
- Standard und Stand-Alone Version verfügbar
- Ethernet, IO Ports, Remote API, COM-Control
- Remote-Control über TCP/IP oder RS232
- YAG / YVO4 10, 20 und 30 Watt
- F-Theta F= 100, 160, 254mm (andere auf Anfrage)
- Stromversorgung 24 V DC
- Pointermodus zum einfachen einrichten der Position

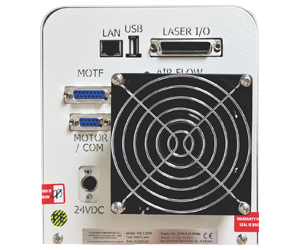

- Einfacher Zugang zu allen Anschlüssen an der Maschinenrückseite
- Shutter zur mechanischen Verriegelung des Strahlausgangs
- Erfüllung höchster Sicherheitsstandards
- Einfache und schnelle Montage und Inbetriebnahme (Plug & Mark)
- extrem ausgereifte Software "EuGenius" mit extrem umfangreichen Funktionen und Möglichkeiten
| NanoVIS 3 Maschinendaten | |
|---|---|
| Gesamtabmessungen: L x B x H (mm) | 485 x 202 x 163 |
| Gewicht (kg – lb): | 11 - 24,25 |
| Lasertyp | Vanadat-YVO₄-Quelle |
| Leistungsbereich (W): | 10, 20, 30 |
| Wellenlänge (nm): | 1064 |
| Polarisation: | Linear 100:1 |
| Standardobjektiv (mm – Markierbereich): | F160 – 110 × 110 |
| Externe Stromversorgung: | 100/240 V, 50/60 Hz (24-V-Netzteil im Lieferumfang) |
| Leistungsaufnahme (20 °C) (W): | 220/220/300 |
| Laser-Betriebsspannung (VDC): | 24 ± 1 |
| Laserstrahldurchmesser vor den Linsen (mm): | 5,7 – < 8 |
| Strahlqualität (M²): | < 1,8 – < 2,13 |
| Impulsdauer (ns) bei 20 kHz: | 24 – 15 – 14 |
| Einstellbarkeit der Ausgangsleistung (%): | 0–100 |
| Betriebstemperatur (°C • °F): | 0 – +39 • 32 – 100,4 |
| Lagertemperatur (°C • °F): | –10 – +60 • 14 – 140 |
| Luftfeuchtigkeit (%): | 30 – 85 |
| Kühlsystem: | Luftkühlung |
| Anschlüsse: | Stromversorgung, Ethernet-Anschluss, E/A-Anschluss |
| Richtlinie 2011/65/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS): | Ja |
| Laserschutzklasse: | 4 |
| MTBF (Betriebsstunden): | 120.000 |
| IP-Zertifizierung der Abdeckung: (CEI70-1) | 30 |
| Mark-On-The-Fly: | Ja |
| Verfügbare optionale Achsen (abhängig von der Software): | Z-X-Y und rotierende Theta-Achse |
Die Kommunikation mit dem Laser erfolgt komplett auf LAN-Basis.
Das System kann also sehr einfach in das Firmennetzwerk eingebunden werden. Dieser extreme Vorteil macht
sich besonders in der Stand-Alone-Ausführung bemerkbar. VIS-Stand-Alone kann vollkommen eigenständig
betrieben werden (ohne PC). Zahlreiche Funktionen (autom. Datum, Zählerfunktionen, u.s.w) unterstützen
dynamische Inhalte. Darüber hinaus kann das System auch über eine Remote-Control ferngesteuert werden. Eine
I/O-Schnittstelle ermöglicht die Anbindung an eine SPS.
In der Standardversion ist die Remote-Control über das mitgelieferte Markierprogramm "EuGenius"
möglich. Der Computer kann dann in einenem sicheren Bereich, außerhalb des Einsatzortes, die Steuerung
übernehmen.
Die Markiersoftware "Genius Plus"bietet eine extrem große Funktionalität,mit sehr vielen leistungsstarken Funktionen, die ideal für den Einsatz in Produktionsanlagen sind. Dank des kompakten Aufbaues und der Tatsache, daß keine extrene Kühlung notwendig ist, macht diesen Laser zum perfekten System für jeden Intergrator. Es wird lediglich ein 24 VDC Netzteil benötigt. Statt Integration ist in diesem Fall eher die Rede von "Plug-and-mark"
Das VIS-System kann vielfältig eingesetzt werden: Integration, eigene Anlage, Laserschutzklasse 4 (offen), in eintsprechenden Lasaerschutzklasse 1 Gehäusen.
Verfügbare Laserschutzklasse 1 Gehäuse: Superior, Regina,
Opera, Arena, Alpha LC1, Omega
Weitere Informationen erhalten Sie auf Anfrage !
